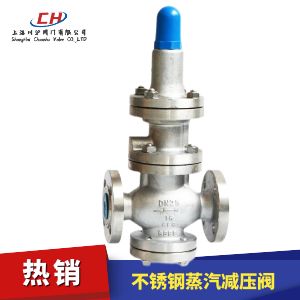

Y43H型不銹鋼蒸汽減壓閥型號：Y43H

Y43H型不銹鋼蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

使用范圍
Y43H型不銹鋼蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。

Y43H型不銹鋼蒸汽減壓閥技術參數

公稱壓力(Mpa)	1.6	2.5
殼體試驗壓力(Mpa)*	2.4	3.75
密封試驗壓力(Mpa)	1.6	2.5
高進口壓力(Mpa)	1.6	2.5
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
小壓差	0.15	0.15
滲漏量	GB12245-1989

Y43H型不銹鋼蒸汽減壓閥零部件參數

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥盤	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

Y43H型不銹鋼蒸汽減壓閥結構圖

Y43H型不銹鋼蒸汽減壓閥外形尺寸

公稱壓力	公稱通徑 DN(mm)	尺寸
公稱壓力	公稱通徑 DN(mm)	L	D	D1	b	Z-фd	D3	H1	H2
1.6Mpa	25	180	115	85	14	4-18	115	101	315
	32	200	135	100	16	4-18	130	107	320
	40	220	145	100	16	4-18	145	113	325
	50	250	160	125	16	4-18	155	120	335
	65	280	180	145	18	4-18	170	140	365
	80	310	195	160	20	8-18	200	150	385
	100	350	215	180	20	818	200	150	385
	125	400	245	210	22	8-18	235	185	425
	150	450	280	240	24	8-23	265	210	445
2.5Mpa	25	180	115	85	16	4-14	115	101	315
	32	200	135	100	18	4-18	130	107	320
	40	220	145	110	18	4-18	145	113	325
	50	250	160	125	20	4-18	155	120	335
	65	280	180	145	22	8-18	170	140	365
	80	310	195	160	22	8-18	200	150	385
	100	350	230	190	24	8-23	200	150	385
	125	400	270	220	28	8-25	235	185	425
	150	450	300	250	30	8-25	265	210	445

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要Y43H型不銹鋼蒸汽減壓閥產品詳細樣本。

碳鋼不銹鋼蒸汽減壓閥
碳鋼不銹鋼蒸汽減壓閥（材質碳鋼、法蘭連接、適合蒸汽場合減壓使用）

不銹鋼不銹鋼蒸汽減壓閥
不銹鋼不銹鋼蒸汽減壓閥（材質不銹鋼、法蘭連接、適合蒸汽場合）

大口徑不銹鋼蒸汽減壓閥
大口徑不銹鋼蒸汽減壓閥（材質碳鋼、法蘭連接、適合蒸汽場合減壓使用）

大口徑不銹鋼蒸汽減壓閥
大口徑不銹鋼蒸汽減壓閥（材質碳鋼、法蘭連接、適合蒸汽場合減壓使用）

高靈敏度不銹鋼蒸汽減壓閥
高靈敏度不銹鋼蒸汽減壓閥（材質碳鋼、法蘭連接、適合蒸汽場合減壓）

高靈敏度不銹鋼蒸汽減壓閥
高靈敏度不銹鋼蒸汽減壓閥（材質碳鋼、高靈敏度、適合蒸汽場合減壓）

YG43H不銹鋼蒸汽減壓閥
YG43H不銹鋼蒸汽減壓閥（材質碳鋼、高靈敏、適合蒸汽場合減壓）

內螺紋不銹鋼蒸汽減壓閥
內螺紋不銹鋼蒸汽減壓閥（材質碳鋼、螺紋連接、適合蒸汽場合減壓）

減壓閥說明書	下載
Y42X彈簧活塞式減壓閥說明書-上海川滬閥門有限公司	點擊下載
Y43H不銹鋼蒸汽減壓閥說明書-上海川滬閥門有限公司	點擊下載
YK43X氣體減壓閥說明書-上海川滬閥門有限公司	點擊下載

Y43H型不銹鋼蒸汽減壓閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

Y43H型不銹鋼蒸汽減壓閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
